Reserveonderdelen

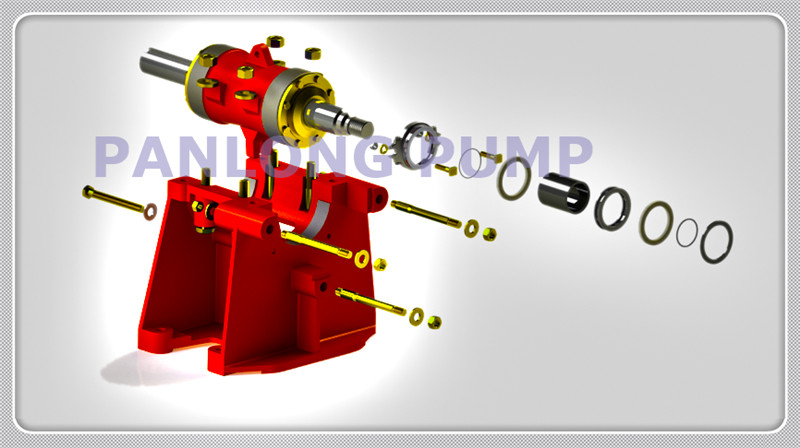

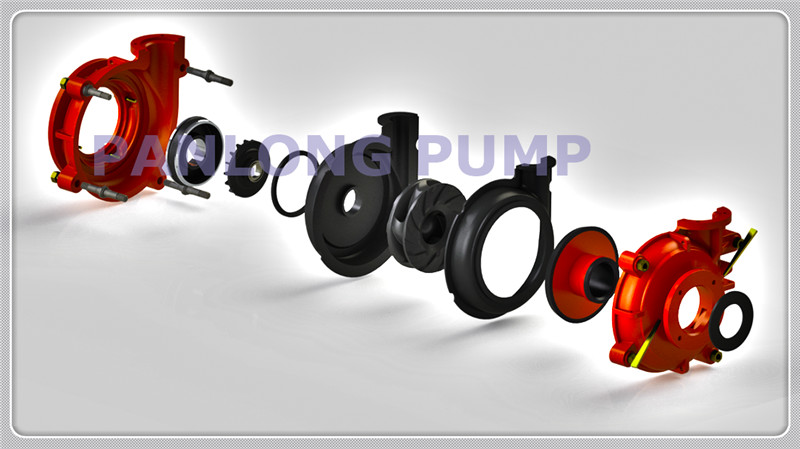

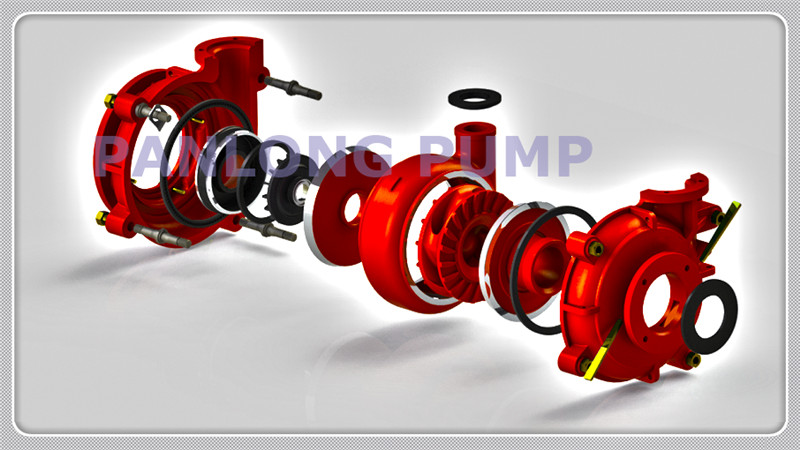

1.Warman-drijfmestdelen:
Slurry Pump Wet Ends zijn de slijtagebare onderdelen van een pomp.Panlong Heavy Duty-onderdelen zijn 100% uitwisselbaar met OEM.Vervangingsonderdelen kunnen worden besteld in hoog chroom of rubber, afhankelijk van uw pompconstructie.
Reserveonderdelen kunnen worden vervaardigd uit een aantal verschillende materialen, waaronder metaal, rubber of polyurethaan, maar ook uit speciale legeringen die zijn ontworpen om de levensduur van uw onderdelen te verlengen.
Opties omvatten, maar zijn niet beperkt tot 27% ~ 35% hoogverchroomde onderdelen, verschillende rubberen voeringen en polyurethaanonderdelen.
componenten
| Pos. | Basis onderdeelnummer | Beschrijving | Pos. | Basis onderdeelnummer | Beschrijving |
| 1 | 001 | Stelschroef of afstellen | 37 | 061 | Labyrint borgmoer |
| 2 | 003 | Baseren | 38 | 062 | Labyrint |
| 3 | 004 | Lagerhuis | 39 | 063 | Lantaarnring |
| 4 | 005 | Lagerconstructie | 40 | 064 | Waaier O-ring |
| 5 | 008 | Lagerhuls | 41 | 067 | Halsring |
| 6 | 009 | Handelswijze | 42 | 070 | As sleutel |
| 7 | 009D | Lager (aandrijfzijde) | 43 | 073 | Schacht |
| 8 | 011 | Klemring | 44 | 075 | Schacht mouw |
| 9 | 012 | Klembout | 45 | 078 | Vuldoos |
| 10 | 013 | Afdekplaat | 46 | 079 | Verdrijver Ring Stud |
| 11 | 015 | Afdekplaatbout | 47 | 083 | Keelstruik |
| 12 | 017 | Afdekplaatvoering | 48 | 085 | Cotter |
| 13 | 018 | Afdekplaatvoering – Throatbush-type | 49 | 089 | Lagerafdichting |
| 14 | 023 | Afdekplaatvoering Stelschroef of tapeind | 50 | 090 | Asafdichting |
| 15 | 024 | Afsluitdeksel | 51 | 108 | Zuigerveer |
| 16 | 025 | Shim-set | 52 | 109 | O-ring van asbus |
| 17 | 026 | Frameplaatvoering Stud | 53 | 110 | Volute voering |
| 18 | 027 | Eindkap stelschroef | 54 | 111 | Inpakken |
| 19 | 028 | Verdrijver | 55 | 117 | Asafstandhouder |
| 20 | 029 | Verdrijverring | 56 | 118 | Lantaarnbegrenzer |
| 21 | 029R | Verdringerring (met rubber bekleed) | 57 | 122 | Zegelring |
| 22 | 032 | Frameplaat | 58 | 124 | Volute voeringafdichting |
| 23 | 034 | Frameplaatbout | 59 | 125 | Volute voeringafdichting |
| 24 | 036 | Frameplaatvoering | 60 | 126 | Wartelklembout |
| 25 | 039 | Frameplaatbout | 61 | 127 | Waaier – Vijf schoepen open |
| 26 | 040 | Insteekbout frameplaatvoering | 62 | 132 | Afvoerverbinding |
| 27 | 041 | Frameplaatvoeringinzetstuk | 63 | 137 | Waaier – Drie schoepen gesloten |
| 28 | 044 | Klier | 64 | 138 | Vetbekeradapter |
| 29 | 045 | Wartelbout | 65 | 145 | Waaier – Vier schoepen gesloten |
| 30 | 046 | Vethouder | 66 | 147 | Waaier – Vijf schoepen gesloten |
| 31 | 049 | Waaier – Acht schoepen gesloten | 67 | 179 | Asbusafstandhouder |
| 32 | 051 | Waaier – Twee schoepen open | 68 | 191 | Waaier – Cyclo met acht schoepen en open koppel |
| 33 | 052 | Waaier – Drie schoepen open | 69 | 217 | Waaier O-ring |
| 34 | 056 | Waaier – Vier schoepen open | 70 | 239 | Laat de kraag los |
| 35 | 058 | Waaier – Zes schoepen open | 71 | 241 | Lipafdichtingsklier |
| 36 | 060 | Inlaatverbinding |

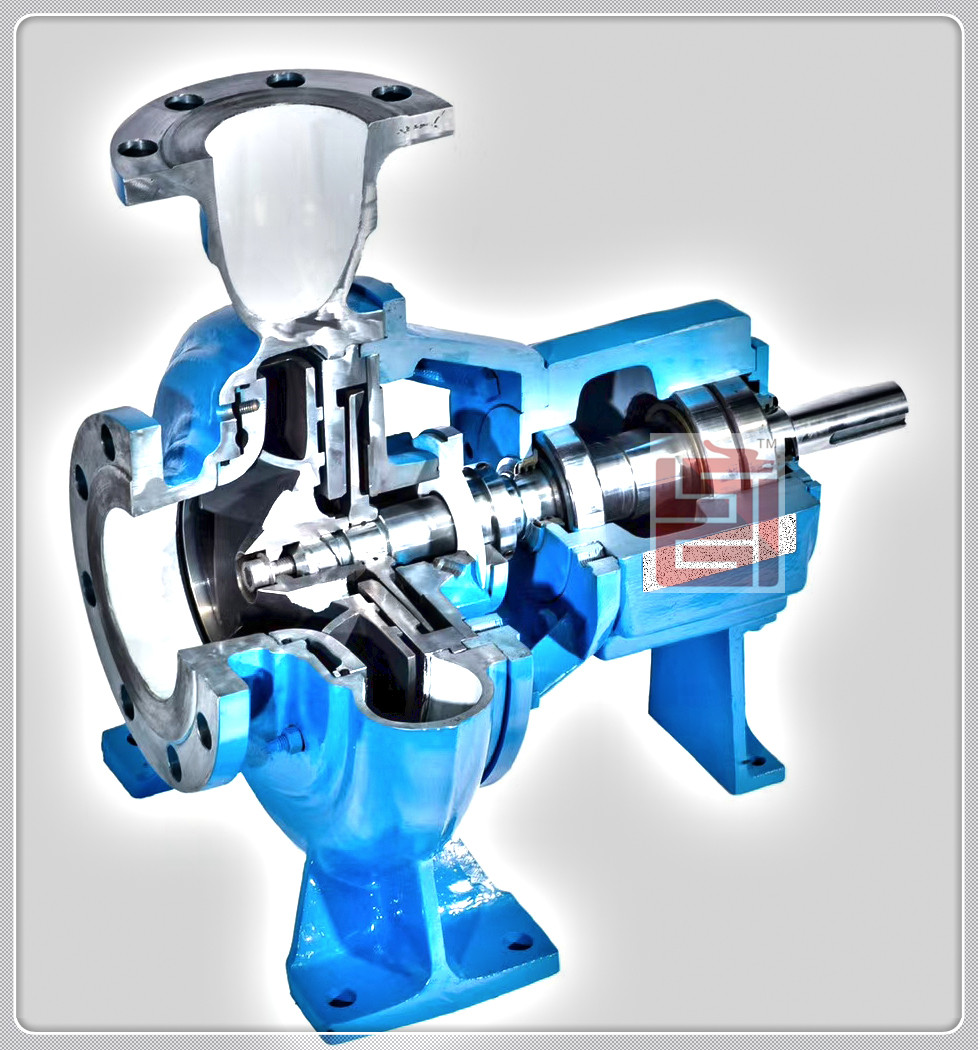

2.Sulzer-reserveonderdelen:
Materialen: Duplex roestvrij staal ASTM A890 klasse 3A / ASTM A890 klasse 1B / ASTM A890 klasse 5A. Austenitisch roestvrij staal is ook verkrijgbaar in verschillende varianten.
Waaierontwerp: gesloten, halfopen of open waaier, ook verkrijgbaar in vele andere ontwerpen, zoals waaier met lage puls/speciale open waaier/vortexwaaier/niet-verstopping gesloten (kanaaltype) waaier/slijtvaste open waaier.
componenten
| Deel # | Beschrijving | Deel # | Beschrijving | Deel # | Beschrijving | Deel # | Beschrijving |
| 102 | Pomphuis | 412,4 | O-ring | 562,1 | Pin | 901.1 | Schroef |
| 135 | Slijtplaat | 412,5 | O-ring | 604 | Verdrijver | 902.1 | Schroef |
| 161 | Deksel voor mechanische afdichting en pakking | 412,6 | O-ring | 636 | Smeernippel | 903.1 | Plug |
| 161,2 | Afdekking voor dynamische afdichting | 412,7 | O-ring | 685 | Einde bewaker | 903.2 | Plug |
| 183 | Ondersteuningsfeed | 412,8 | O-ring | 686 | Einde bewaker | 903.3 | Plug |
| 210 | Schacht | 423 | Labyrint ring | 686,3 | Einde bewaker | 903,4 | Plug |
| 230 | Waaier | 423,2 | Labyrint ring | 723 | Flens voor mechn.Zegel | 903,5 | Plug |
| 320,1 | Handelswijze | 433 | Mechn.Zegel | 840 | Koppelen | 904 | Stud |
| 320,2 | Handelswijze | 435 | Pakking | 890 | Grondplaat | 909 | Schroef |
| 330 | Lagerhuis | 451 | Pakkingbusbehuizing | 901.1 | Schroef | 914,1 | Schroef |
| 344 | Frame-adapter | 452 | Pakkingbus | 901.2 | Schroef | 920,2 | Noot |
| 360 | Lagerdeksel | 456 | Bus | 901.3 | Schroef | 920,3 | Noot |
| 400,1 | Pakking | 458 | lantaarnring | 901,4 | Schroef | 923 | Moer voor lager |
| 400,2 | Pakking | 461 | Zachte verpakking | 901,5 | Schroef | 931 | Wasmachine |
| 400,3 | Pakking | 471,2 | Klier | 901,6 | Schroef | 940 | Sleutel |
| 412,1 | O-ring | 475 | Afsluitring | 901,7 | Schroef | 918 | Schroef voor grondplaat |
| 412,2 | O-ring | 507 | Deflector | 901,8 | Schroef | 920,4 | Noot |
| 412,3 | O-ring | 524 | Schachthuls | 901,9 | Schroef |

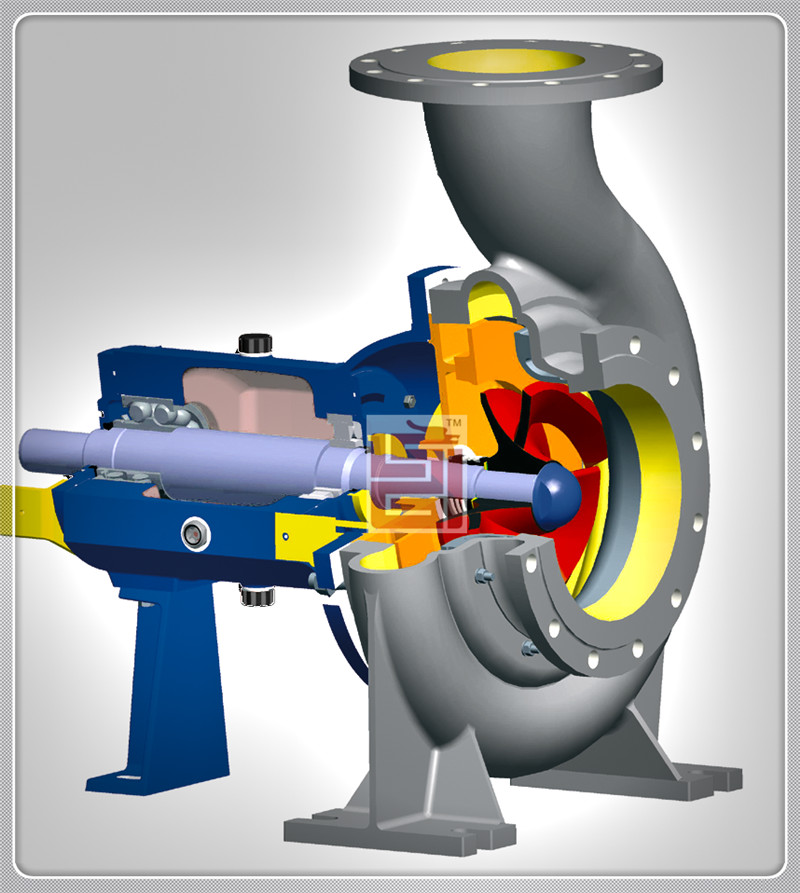

3.Andritz-reserveonderdelen:
Materialen: Gietijzer;roestvrij staal;zeer slijtvast, gehard roestvrij staal
Waaierontwerp: gesloten, halfopen of open waaier, ook verkrijgbaar in zeer slijtvaste uitvoering
componenten
| NEE. | AANTAL | DEELNAAM | NEE. | AANTAL | DEELNAAM |
| 1 | 1 | pomp lichaam | 23 | 1 | cilindrisch rollager |
| 2 | 1 | achterste dragende voering | 24 | 1 | lagerdeksel (pompzijde) |
| 3 | 1 | voorste draagvoering | 25 | 1 | watervasthoudende ring |
| 4 | 1 | waaier | 26 | 1 | mech.afdichting (type AK5M) (Si) Si |
| 5 | 1 | vergrendelende pakking | 27 | 1 | pomp deksel |
| 6 | 1 | waaiermoer | 28 | 1 | roterende ring |
| 7 | 1 | Sleutel (pompzijde) | 29 | 1 | mech.afdichting MG-type (k/si) |
| 8 | 1 | pakkingring | 30 | 1 | mech.afdichtingspakking |
| 9 | 1 | pakkingbus | 31 | 1 | mech.afdichting MG-type (k/si) |
| 10 | 1 | as mouw | 32 | 1 | pompdeksel voor pakkingafdichting |
| 11 | 1 | schacht | 33 | 1 | achterstopbeugel |
| 12 | 1 | olieaftapplug | 34 | 1 | slot blad |
| 13 | 1 | olie kopje | 35 | 1 | ondersteunende ring |
| 14 | 1 | driehoekige beugel | 36 | 1 | achterste slijtvoering voor dynamische afdichting |
| 15 | 2 | skelet oliekeerring | 37 | 1 | pompdeksel voor dynamische afdichting |
| 16 | 1 | sleutel (koppelingsuiteinde) | 38 | 1 | verdrijver |
| 17 | 1 | ronde moer | 39 | 1 | steunring voor dynamische afdichting |
| 18 | 1 | achterstoppakking | 40 | 1 | PTFE-afdichtring |
| 19 | 1 | lagerdeksel (koppelingsuiteinde) | 41 | 1 | afstelring |
| 20 | 2 | hoekcontactkogellager | 42 | 1 | lager voor dynamische afdichting |
| 21 | 1 | vrijdragend frame | 43 | 1 | achterstoppakking |
| 22 | 1 | ontluchtingsplug | 44 | 4(5) | inpakken |
